ブレーキパーツ

ブレーキパーツ

一般に乗用車のブレーキ系統は、イラストのようにマスターシリンダーから2系統以上に分かれています。

前後2系統としたシステムもありますが、右前輪と左後輪・左前輪と右後輪の2系統とした、通称「X字型2系統」がより一般的です。



BRAKE MASTERブレーキマスターシリンダ

ペダル踏力を液圧に変換し、ホイールシリンダーなどにブレーキ液を圧送する装置。圧力室がひとつのシングルマスターシリンダーと、独立した2つの圧力室をもつタンデムマスターシリンダーがある。

Cylinder シリンダ
Cylinderシリンダ
Kit キット
Kitキット



DRAM BRAKEドラムブレーキ

DISC BRAKE ディスクブレーキ

クルマのタイヤ/ホイールと一緒に回転しているドラムの内側から、ライニングと呼ばれる摩擦材を貼ったブレーキシューを押しつけ、その摩擦効果によって減速させるのがドラムブレーキです。

弊社では、ブレーキシューを開くホイルシリンダおよび構成部品を供給しております。

Wheel Cylinder ホイルシリンダ Wheel Cylinder ホイルシリンダ
Wheel Cylinderホイルシリンダ
  • ドラムブレーキ作動用のシリンダです。
  • タイヤホィールの内側に位置している為、熱の影響を受けやすい部品です。
  • 特にインナーキットであるカップキット等ゴム部品は定期的交換が必要です。
Cup Kit カップキット
Cup Kitカップキット
  • ホイルシリンダのオーバーホールキットです。
  • 圧力を受けるカップはブレーキ使用時に発生する摩擦熱が原因で劣化します。
  • 定期交換をお勧めします。

ゴムカップの交換方法はこちら



DISC BRAKEディスクブレーキ

DISC BRAKE ディスクブレーキ

ディスクブレーキは、ローターあるいはブレーキディスクと呼ばれる回転する円盤に、パッドと呼ばれる摩擦材を押しつけて制動力を生み出すブレーキです。

弊社では、ブレーキキャリバーの構成部品を供給しております。

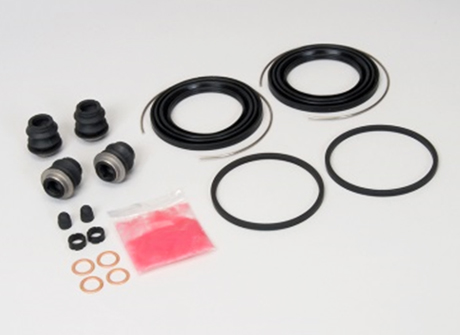

Seal Kit シールキット Seal Kit シールキット
Seal Kitシールキット
  • ディスクブレーキの作動用ピストンシール。
  • ゴム製の為、ブレーキの発熱により劣化し、ブレーキの作動不良や引き摺りの原因となります。
  • ブレーキのフィーリングが思わしくない場合は一度点検される事をお勧めします。

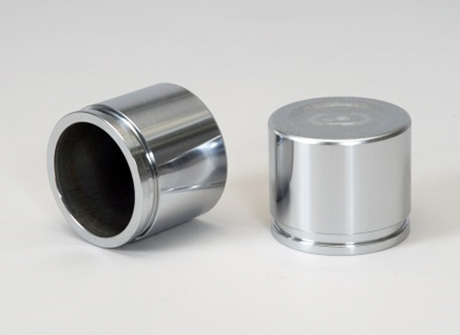

Caliper Piston キャリパピストン
Caliper Pistonキャリパピストン
  • マスターシリンダの液圧を受け、ブレーキパットをブレーキローターに押し付けるのが、ピストンの役割です。
  • ピストンの錆により、固着、ブレーキの片効きや、フルード漏れが発生します。
    メッキが腐食するほど錆びると、錆落としでは再利用できません。
Slide pin スライドピン
Slide pinスライドピン
  • キャリパーブラケットとキャリパーをスライド可動させるためのピンです。
  • ブレーキパットの偏摩耗の要因の一つに、スライドピン固着があります。
    ブレーキパット交換時、スライドピンのスムーズな可動、ピンブーツの破れ等を確認していただき、グリスアップしていただくと、固着や錆防止になります。

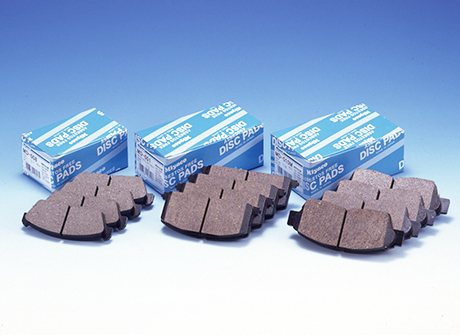

Disc Pad ディスクパット
Disc Padディスクパット
  • ブレーキキャリパーのパッドです。



etcその他

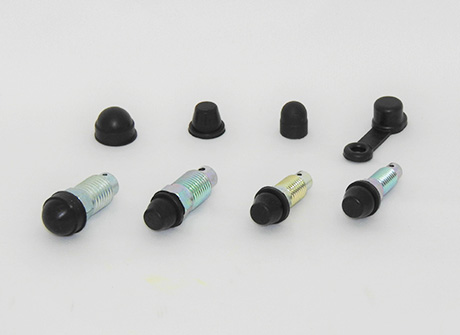

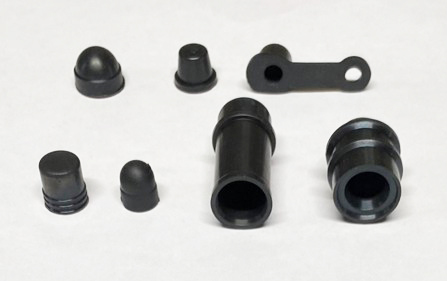

bleeder valve & Cap ブリーダーバルブ、ブリーダーキャップ
bleeder valve & Capブリーダーバルブ、ブリーダーキャップ
  • ブレーキラインのフルード内に、空気が入っているとブレーキの効き悪くなります。
    空気抜きをするためのバルブです。

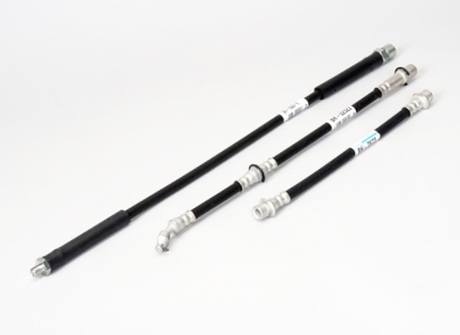

Brake Hose ブレーキホース
Brake Hoseブレーキホース
  • ブレーキの圧力をシリンダーに伝えるゴム製のホース。
  • ヒビ、亀裂は確実な制動を妨げる原因となります。
ブレーキホース用ガスケット
ブレーキホース用ガスケット

パンフレット

Cup Set Tool カップロケット
Cup Set Toolカップロケット
  • 品番 CRS-4M
    適用カップサイズ
    7/8” 金
    13/16” 銀
    1” 赤
    15/16” 緑
  • 品番 CRS-4L(4tオートアジャスター付き車用)
    適用カップサイズ
    1-3/8” 青
    1-1/2” 1-5/16” 銀
    1-7/16” 金
    1-1/2” 緑
  • 品番 CRS-4S
    適用カップサイズ
    11/16” 赤
    9/16” 金
    3/4” 青
    5/8” 緑
  • 材質はアルミ製のため錆が発生しません

ゴムカップの交換方法
