ブレーキってどんなもの?

ブレーキの仕組みを解説しちゃいます!

ブレーキってどんなもの

液圧発生装置タンデムマスターシリンダー

運転手がブレーキペダルを踏むと、プッシュロッドを介して、マスターシリンダー内のピストンを前進させ、液圧を発生させます。

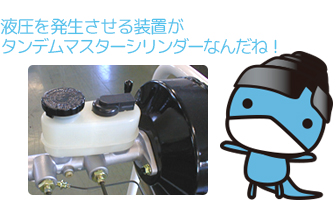

液圧を発生させる装置がタンデムマスターシリンダーなんだね

ドラムブレーキ

マスターシリンダーで発生した液圧は、ブレーキパイプを通じてドラムブレーキ、またはディスクブレーキに伝達されます。

液圧を受けたドラムブレーキは、ホイルシリンダーにより液圧がブレーキ力に変換され、ブレーキシューを介してドラムを内側から外側に押しつけブレーキがかかります。

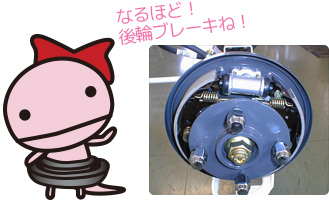

なるほど!後輪ブレーキね!

ディスクブレーキ

ティスクブレーキに伝達された液圧は、ディスクブレーキ内のピストンで「ブレーキ力」に変換されます。

ピストンはブレーキパッドをローター(ディスク)に押しつけブレーキがかかります。

ブレーキホース

ブレーキホース

ブレーキ配管途中で車体から車輪部分への配管など、相対的に変位する部位には、ブレーキホースで連結します。

ブレーキホース
ミヤコでは自動車を始め建設機械やフォークリフトのブレーキが作られてるんだって!
